경기 광주 상가부지 보강토 옹벽 시공

상가 부지 경계부 경사면에 보강토 블록 옹벽과 빗물 배수로(우수 트렌치)를 함께 시공한 현장입니다. 직선과 곡선 구간이 섞인 라인을 기초부터 꼼꼼히 잡아 자연스러운 선으로 마감했습니다.

시공 과정

1

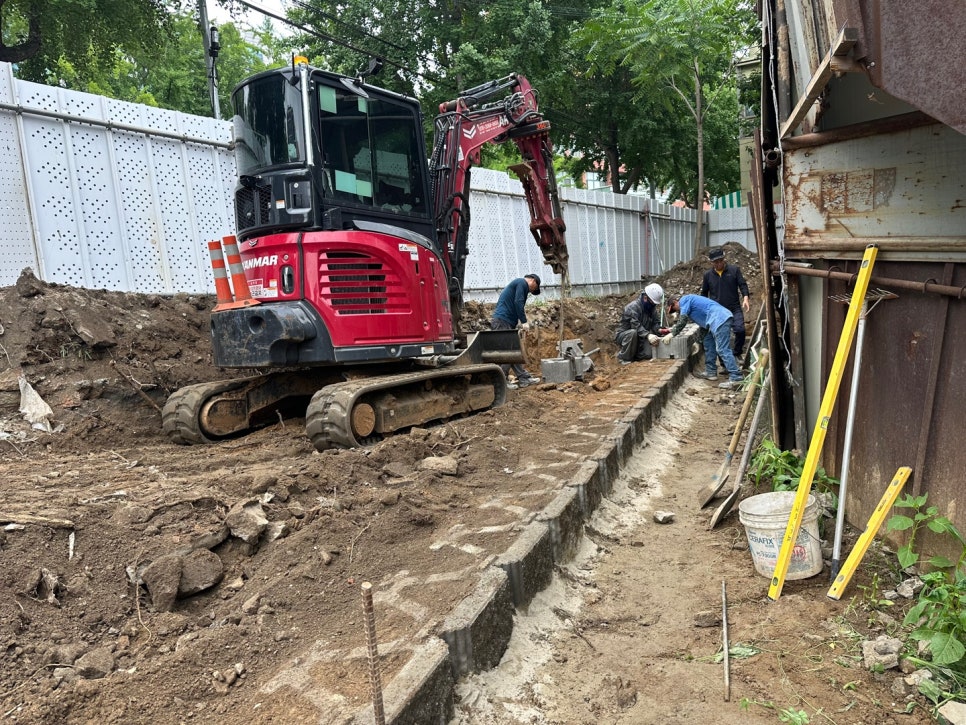

현장 확인 및 라인 체크

경기 광주의 한 상가 부지, 경계를 따라 경사면이 이어지고 흙이 그대로 노출된 상태였습니다. 직선과 곡선 구간이 섞여 있고 중간에 나무가 있어 작업 순서를 미리 꼼꼼히 잡았습니다. 소형 YANMAR 굴착기와 중형 DOOSAN 굴착기 2대, 덤프트럭을 투입했습니다.

2

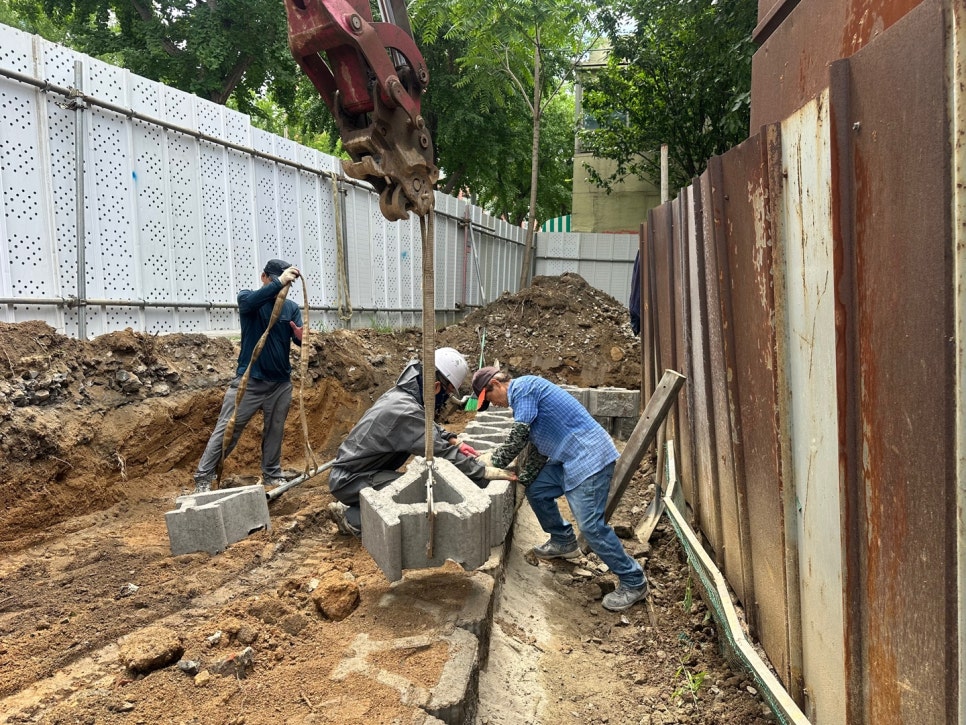

줄기초 작업

보강토 옹벽은 블록보다 기초가 중요합니다. 굴착기로 경계 라인을 따라 파낸 뒤 콘크리트 줄기초를 타설해 블록 전체를 받치는 바닥판을 만들었습니다. 경화가 충분히 진행된 것을 확인한 후에만 다음 단계로 넘어갔습니다. 블록을 올리기 전에는 철판 흙막이 가시설을 세워 굴착면 붕괴를 막았습니다.

3

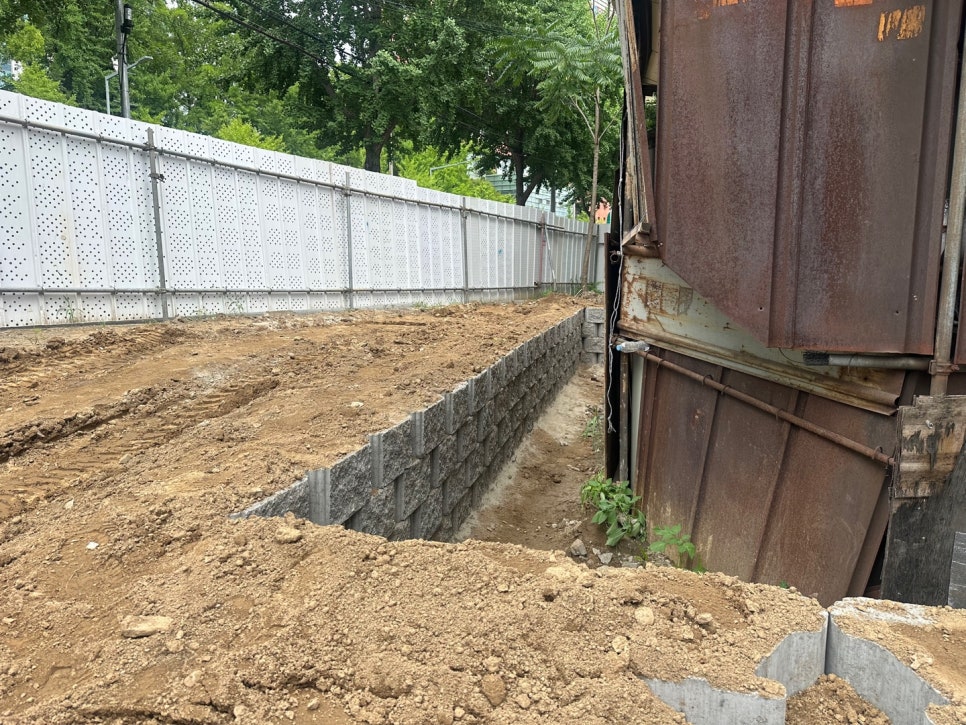

블록 거치 및 레벨 확인 (직선 구간)

화강암 질감의 보강토 블록을 굴착기 크레인 암으로 올린 뒤 작업자가 손으로 자리를 잡았습니다. 한 단이 올라갈 때마다 레벨기로 수평을 재확인했습니다.

4

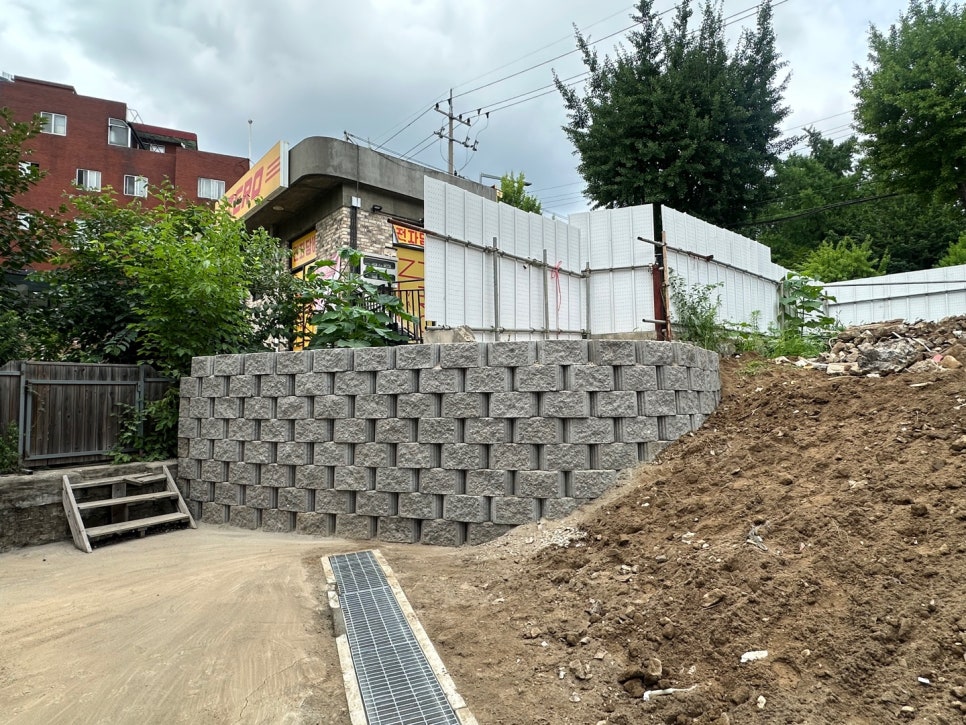

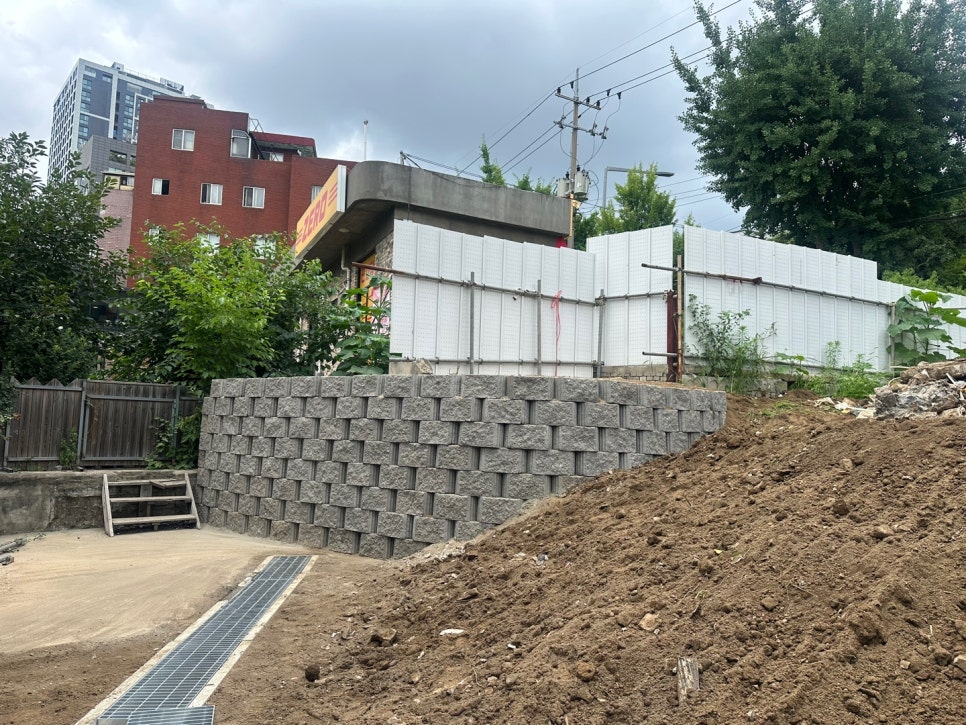

블록 거치 및 레벨 확인 (곡선 구간)

곡선 구간은 블록마다 각도가 달라 간격을 매단 조정하며 오차가 쌓이지 않도록 진행했습니다. 시간이 더 들더라도 완성됐을 때 선이 자연스럽게 흐르도록 하는 것이 핵심입니다.

5

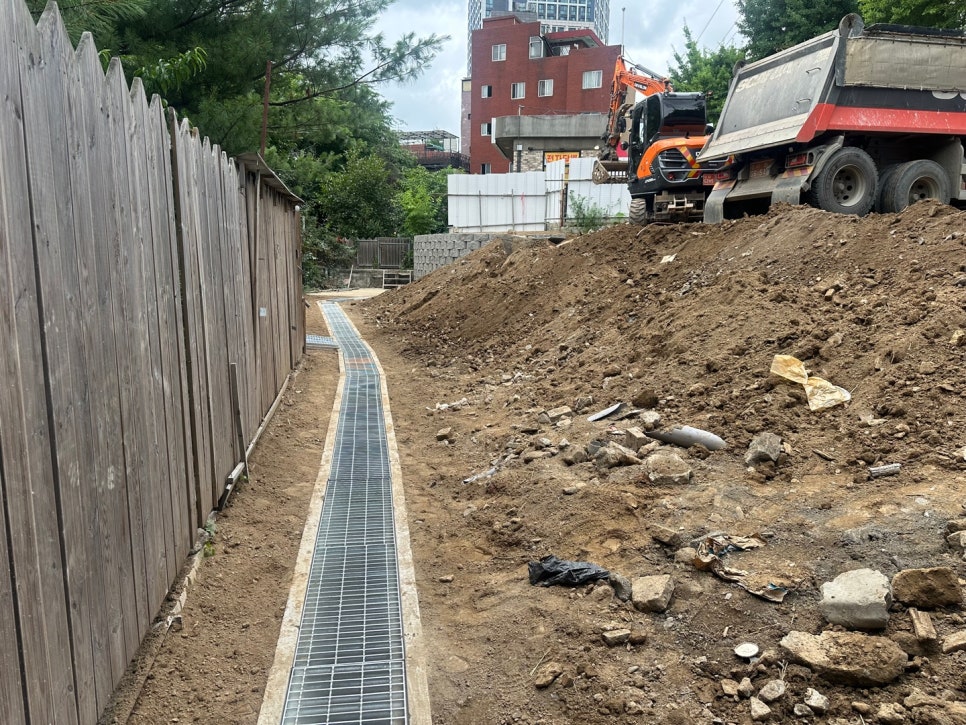

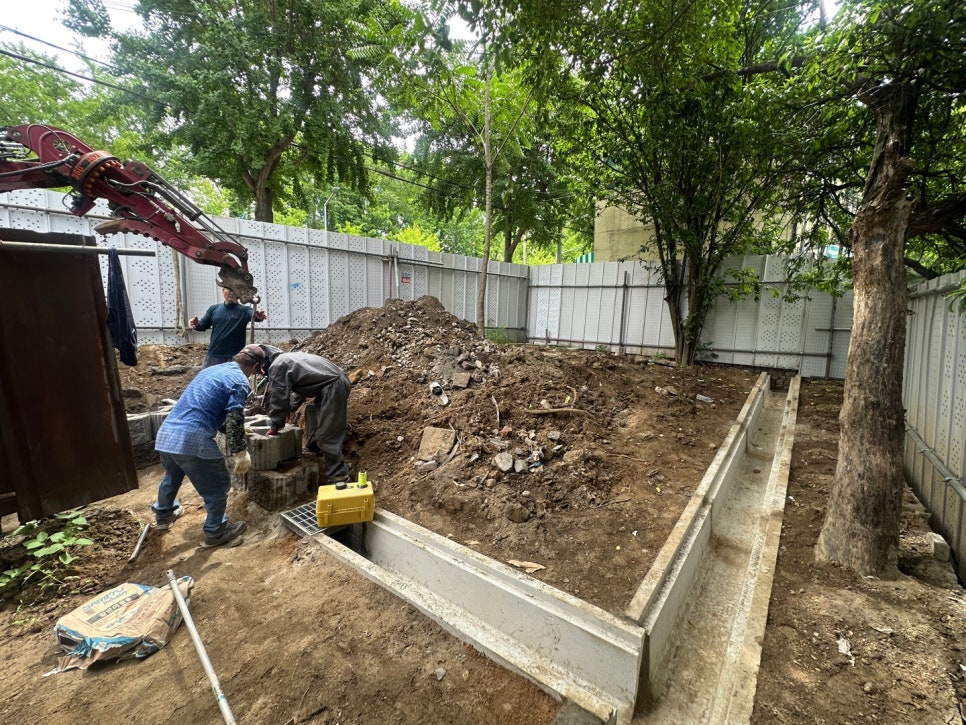

우수 트렌치(배수로) 시공

옹벽 배면에 물이 고이면 토압이 늘어 벽체 수명이 줄어들기 때문에 우수 트렌치를 함께 시공했습니다. 경계부를 따라 콘크리트 채널을 매설하고 격자형 그레이팅 덮개를 씌워, 배수가 한 방향으로 자연스럽게 흐르도록 구배를 잡았습니다.

6

되메우기 및 완공

되메우기를 마치고 덤프트럭으로 잔토를 반출한 뒤 벽체 전체를 확인했습니다. 곡선과 직선이 이어지는 라인이 자연스럽게 흘렀고, 기초부터 꼼꼼히 잡은 덕분에 벽체 전체가 균일하게 올라왔습니다.
